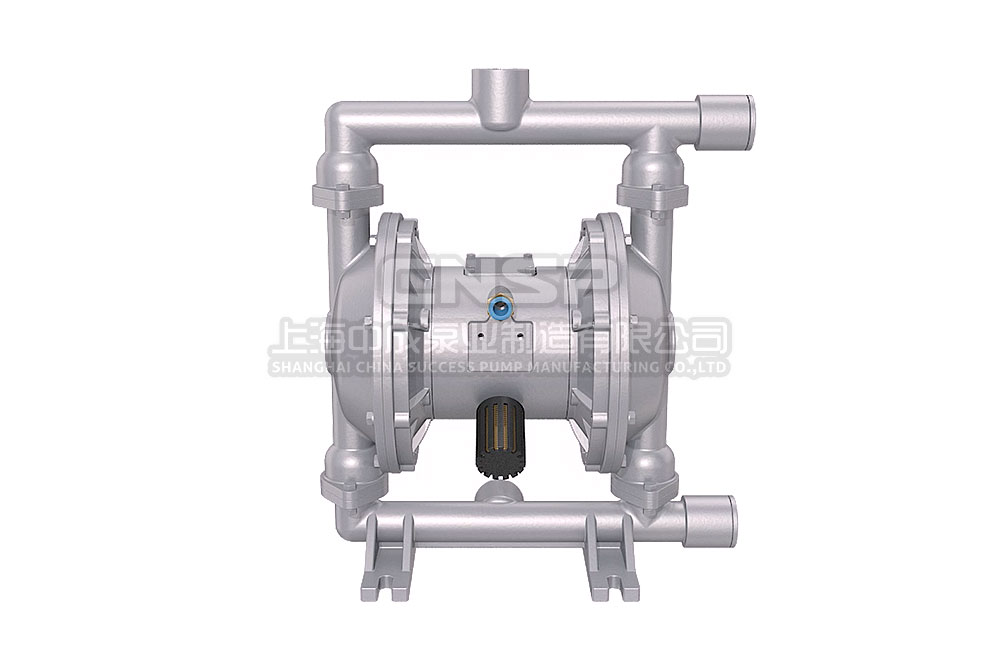

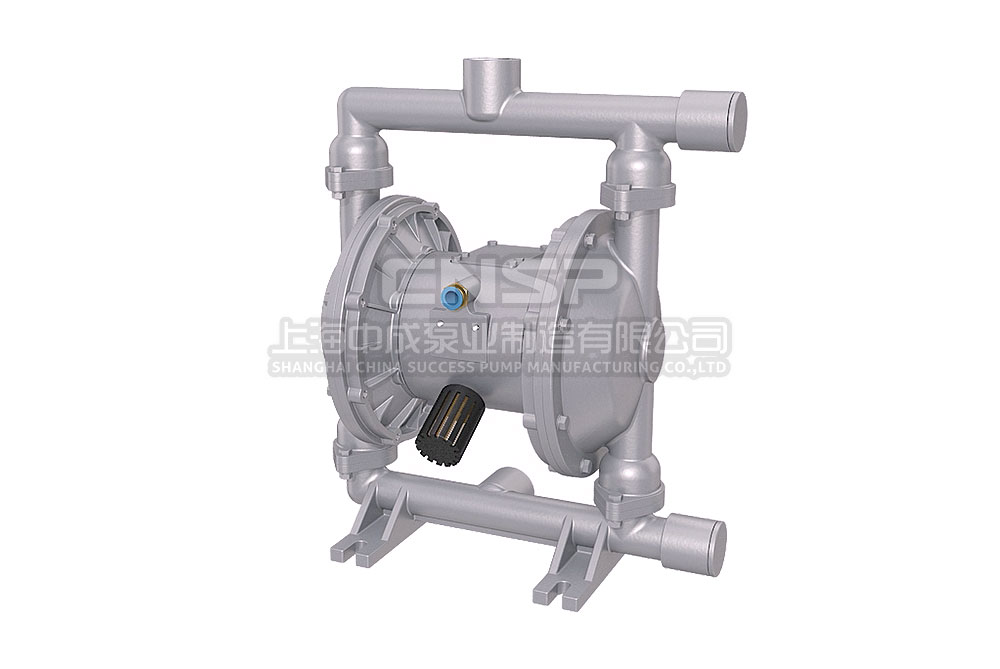

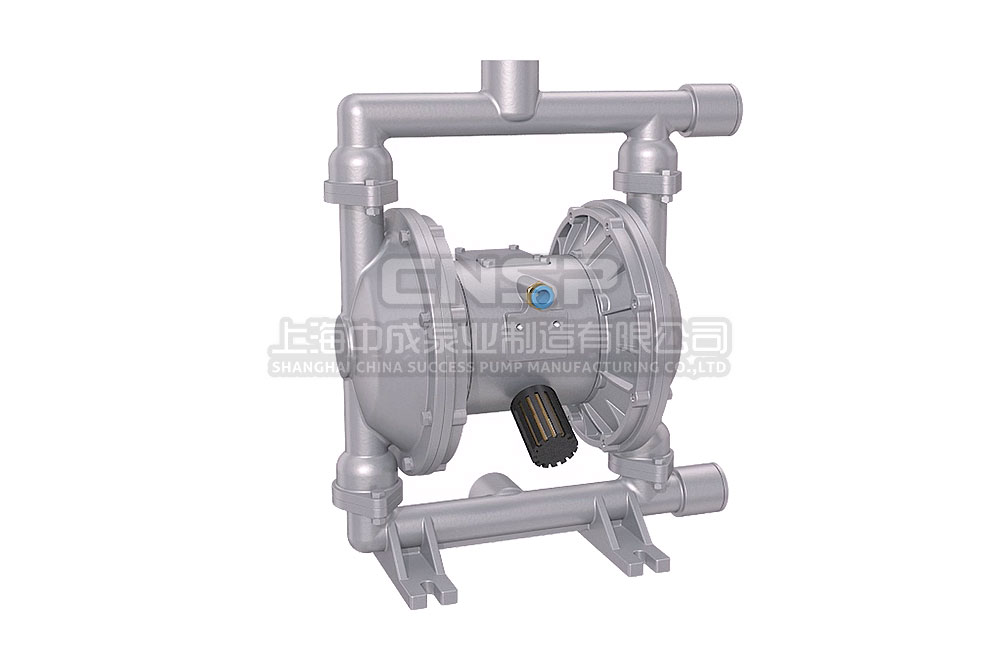

產品簡介

---

中成泵業QBK新型氣動隔膜泵系列產品。該產品解決了QBY型傳統氣動隔膜泵大的結構缺陷（外置配氣閥，容易死機，而且配氣閥使用壽命短），QBK型氣動隔膜泵使用內置配氣閥，不銹鋼隔膜泵真正實現了不會死機，且結構緊湊，使用壽命長，維修方便，并在性能上遠遠超越了老式的氣動隔膜泵。為了方便使用老式泵的用戶輕松改用新型泵，本公司在設計方面讓QBK新型泵安裝尺寸與QBY不會吻合，用戶無需改動管道和基礎即可使用，很好解決了老式泵到新型泵更新?lián)Q代的使用問題。我們們相信在不久的將來，新型泵一定會代替老式泵，成為氣動隔膜泵的主流。 QBK型氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點：

1. 塑料隔膜泵不需灌引水，吸程高達5m，揚程70m,出口壓力≧6bar;
2. 塑料隔膜泵流動寬敞，通過性能好，允許通過最大顆粒直徑過10mm。抽送泥漿、雜質時，對泵磨損甚微；
3. QBK型氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1～7bar之間）；
4. QBK型氣動隔膜泵無旋轉部件，沒有軸封，隔膜把抽送的介質與泵的運動部件不會隔開，所輸送的介質不會身外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5. 不銹鋼氣動隔膜泵不必用電，在易燃、易爆場所使用安全可靠；
6. 可以浸沒在介質中工作；
7. 不銹鋼氣動隔膜泵使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8. 結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9. 不銹鋼氣動隔膜泵可輸送較粘的液體（粘度在1萬厘泊以下）；
10. 無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵優點。

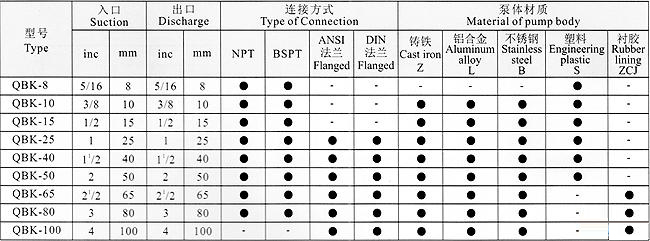

規格一覽表

選型范圍

---

• 口徑范圍 : 8-80(mm)
• 流量范圍 : 16-400(L/min)
• 壓力范圍 : 6.9(Bar)

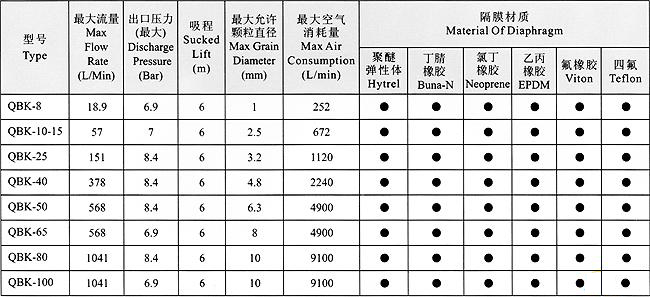

性能參數本數據僅供參考，請以實際訂貨為準！

---

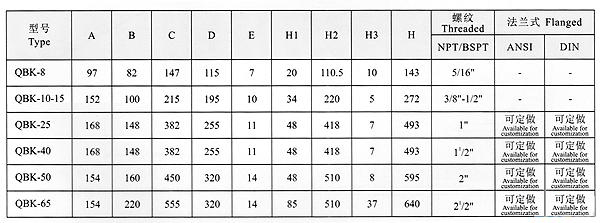

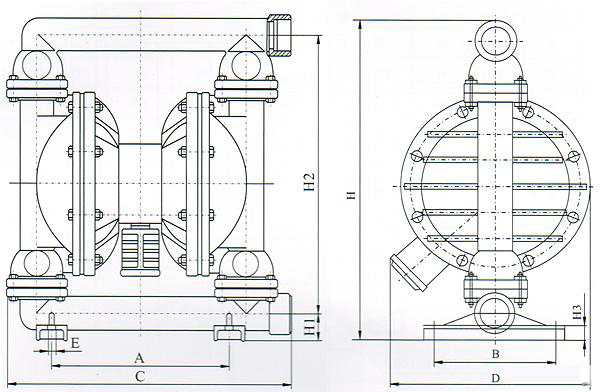

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

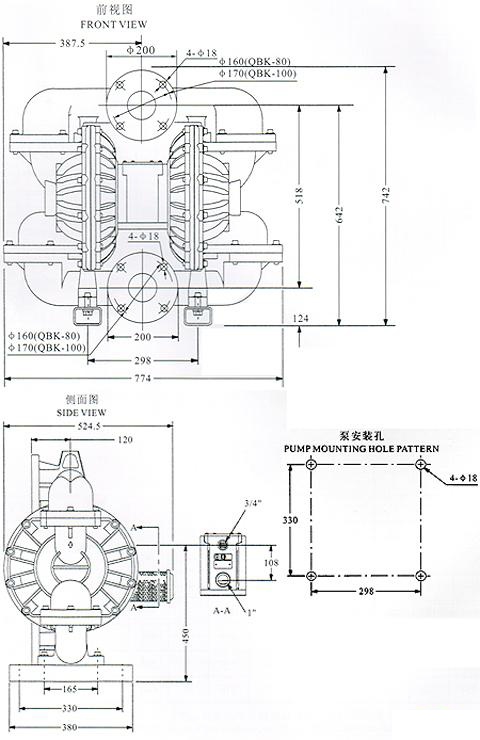

QBK-80、QBK-100安裝尺寸



使用說明

---

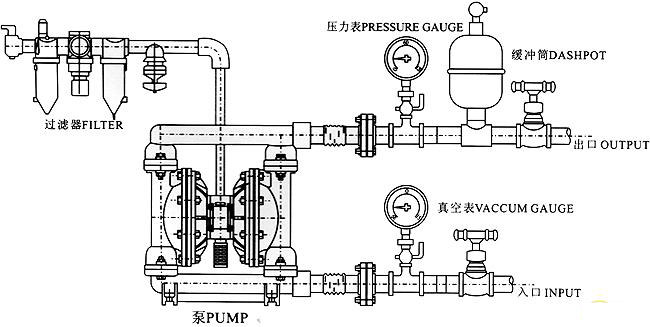

安裝示意圖： 注：在使用QBK氣動隔膜泵時，要安裝空氣過濾器，以濾去壓縮空氣中的水分，并在泵的出口安裝壓力表，避免壓力過高損害泵，在泵不工作時應及時清洗泵，避免因凝固損壞泵。
